ATR截止閥外護殼體
詳細介紹 +
產品展示
1/1
AES90°彎頭外護殼體
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1095
產品編號
所屬分類
常規UPVC外護成型管件
月銷量
1095
數量
-
+
庫存:
0
1
產品描述
1.示例：AES02A----奧環品牌
ES----短半徑殼體彎頭
02----模具編號

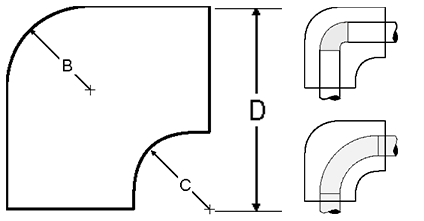

2.根據圖表選擇相對應的管道直徑和保溫厚度，圖表顯示了組合尺寸。適合短半徑和長半徑螺紋和焊接彎頭。
3.特殊規格可聯系廠家測量定制。
4.顏色:
|
編號 |
D毫米 |
英寸 |
適應范圍（管道外徑+絕緣層厚度） |
編號 |
D毫米 |
英寸 |
適應范圍（管道外徑+絕緣層厚度） |
|
AES02 |
42 |
1 2/3 |
|
AES18 |
141 |
5 5/9 |
102*20 89*25 83*30 60*40 43*50 22*60 |
|
AES03 |
48 |
1 8/9 |
|
AES19 |
149 |
5 7/8 |
108*20 89*30 70*40 48*50 28*60 |
|
AES04 |
54 |
2 1/8 |
13*20 |
AES20 |
155 |
6 1/9 |
114*20 102*25 76*40 54*50 |
|
AES05 |
60 |
2 3/8 |
22*20 13*25 |
AES21 |
168 |
6 5/8 |
127*20 114*25 108*30 89*40 |
|
AES06 |
67 |
2 5/8 |
28*20 16*25 |
|
|
|
70*50 48*60 |
|
AES07 |
73 |
2 7/8 |
32*20 22*25 13*30 |
AES22 |
180 |
7 1/9 |
140*20 127*25 102*40 76*50 60*60 |
|
AES08 |
79 |
3 1/9 |
35*20 28*25 16*30 |
AES23 |
193 |
7 3/5 |
140*25 134*30 114*40 76*60 |
|
AES09 |
82 |
3 2/9 |
42*20 34*25 22*30 |
AES24 |
208 |
8 1/5 |
168*20 159*25 127*40 108*50 89*60 |
|
AES10 |
89 |
3 1/2 |
48*20 28*30 |
AES25 |
219 |
8 5/8 |
168*25 159*30 140*40 114*50 |
|
AES11 |
98 |
3 6/7 |
57*20 48*25 34*30 13*40 |
AES26 |
232 |
9 1/8 |
159*40 134*50 114*60 |
|
AES12 |
102 |
4 |
60*20 54*25 42*30 22*40 |
AES27 |
245 |
9 5/8 |
168*40 140*50 127*60 |
|
AES13 |
108 |
4 1/4 |
70*20 60*25 48*30 28*40 |
AES28 |
258 |
10 1/6 |
159*50 140*60 |
|
AES14 |
116 |
4 4/7 |
76*20 64*25 57*30 48*32 35*40 13*50 |
AES29 |
279 |
11 |
169*50 |
|
AES15 |
122 |
4 4/5 |
70*25 60*30 57*32 42*40 22*50 |
AES30 |
299 |
11 7/9 |
219*40 |
|
AES16 |
127 |
5 |
89*20 76*25 64*30 57*35 48*40 24*50 |
AES31 |
323 |
12 5/7 |
219*50 |
|
AES17 |
136 |
5 3/8 |
76*30 57*40 34*50 13*60 |
AES32 |
339 |
13 1/3 |
219*60 |
